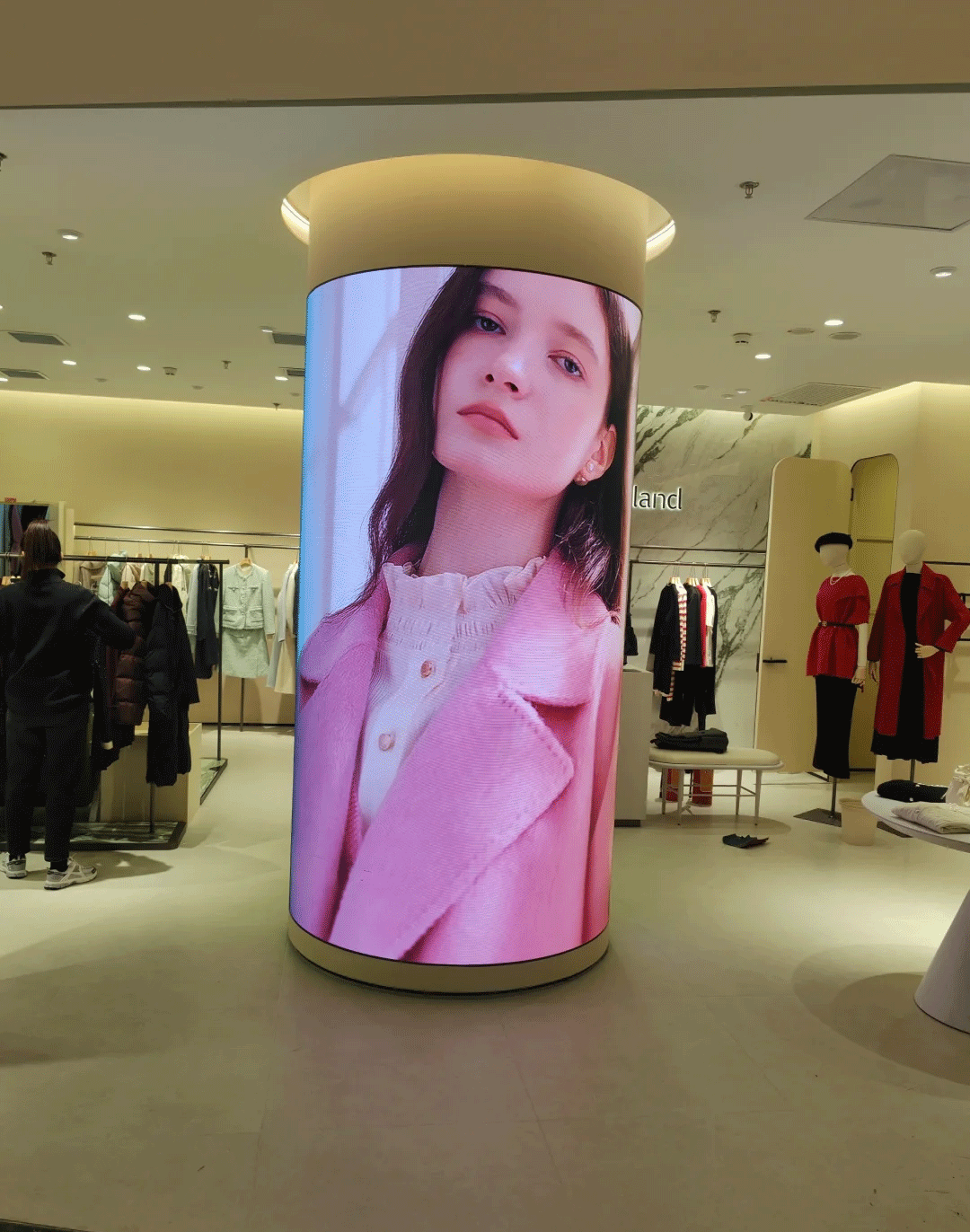

هل يمكن لشاشات LED المرنة التكيّف مع التركيب على الأسطح المنحنية؟

كيف تُمكِّن تقنية شاشات LED المرنة التكامل الحقيقي مع الأسطح المنحنية

الركائز المطاطية، وبولييميد (PI)، وأفلام البولي إيثيلين تيريفثاليت (PET): تتيح قابلية الانثناء الديناميكي دون حدوث عطل في البكسل

يشكّل المواد البوليمرية المتطوّرة العمود الفقري لشاشات LED المرنة الحديثة. وعند ثني هذه الشاشات مرارًا وتكرارًا، تقوم الركائز المطاطية بامتصاص كل تلك الصدمات الميكانيكية. وفي الوقت نفسه، تحافظ طبقات البوليميد على سلامة الدوائر الكهربائية حتى عند ثنيها حول زوايا ضيّقة جدًّا نصف قطرها ٥٠٠ مم. أما أفلام البولي إيثيلين تيريفثاليت (PET) فهي تؤدي وظيفتين في آنٍ واحد: فهي تسمح بمرور الضوء بوضوحٍ، وفي الوقت ذاته تقاوم الضرر الناتج عن الرطوبة، ما يعني أن هذه الشاشات يمكنها تحمل أكثر من ٢٠٠٠٠٠ ثنية قبل أن تبدأ أي بكسلات بالتعطّل. فما الذي يجعل هذه المواد المتعددة الطبقات مميَّزةً إلى هذا الحد؟ إنها في الواقع توزِّع الإجهاد الميكانيكي عبر سطح الشاشة بالكامل، بعيدًا عن رقائق الـ micro-LED الحساسة جدًّا. ويكتسب هذا الأمر أهميةً بالغةً عند تركيب الشاشات على أسطح منحنية مثل الأعمدة أو القناطر، حيث قد تتسبّب التغيرات في درجة الحرارة في اختلافات في التمدد تصل إلى حوالي ٠٫٣ مم لكل درجة مئوية. وقد توصّلت أغلب الشركات المصنِّعة الرائدة إلى طرقٍ فعّالة للحفاظ على هذا المستوى من الموثوقية باستخدام تقنيات التصفيح بالفراغ التي تُخرج جميع فقاعات الهواء بين الطبقات، مما يضمن عدم انفصال أي طبقة حتى تحت تأثير الحركة والضغط المستمرين.

حدود نصف قطر الانحناء وتوافق المدى البصري مع الانحناء: العتبات العملية للتركيب السلس

تحقيق نتائج جيدة من الشاشات المنحنية يتطلب مطابقة كثافة البكسل بشكلٍ مناسب مع درجة انحناء السطح. وتعمل معظم الشاشات بكفاءة جيدة عندما تكون المسافة بين البكسلات حوالي ١,٢ إلى ١,٥ مم للمنحنيات التي يزيد نصف قطرها عن ٨٠٠ مم. أما المنحنيات الحادة جدًّا ذات نصف القطر ٥٠٠ مم فتتطلب شاشات ذات دقة عالية جدًّا (Pitch صغير جدًّا) بحيث لا تتجاوز المسافة بين البكسلات ١ مم، وذلك لتفادي ظهور تأثير «الدرج» (Stair-stepping) الملاحظ بصريًّا. ووفقًا لما يوصي به أغلب المحترفين، لا ينبغي تجاوز زاوية انحناء تبلغ نحو ١٥ درجة لكل متر، وإلا خطر التعرُّض لمشكلة تحوُّل الألوان المزعجة الناجمة عن الضغط غير المتساوي الذي يؤدي إلى انزياح ألوان الصمامات الثنائية الباعثة للضوء (LED) بمقدار ٤ إلى ٧ نانومتر. وعند التعامل مع منحنيات أكثر حدة تتجاوز ٣٠ درجة، تصبح السيطرة على الحرارة مهمة جدًّا أيضًا. فالتدفئة النشطة (التبريد النشيط) تحافظ على درجة حرارة التشغيل ضمن الحدود الآمنة (أقل من ٤٠ درجة مئوية)، ما يمنع تحلُّل المادة اللاصقة المستخدمة لتثبيت المكونات مع مرور الوقت. أما بالنسبة للمنحنيات المعقدة متعددة الاتجاهات، فقد أصبحت اللوحات السداسية الشكل (Hexagonal Panels) شائعةً بشكل متزايد؛ إذ إن شكلها ذا الستة جوانب يسمح بتركيبٍ أكثر دقة عبر الأشكال غير المنتظمة، ما يُنتج وصلات شبه غير مرئية وفجوات أصغر من نصف ملليمتر حتى على الأسطح الصعبة.

المرونة الوحدوية: تصاميم سداسية ومتداخلة لتثبيت منحني بدون فجوات

ما وراء الأشكال المستطيلة: كيف تُلغي الهندسة غير المستوية للوحدات الخطوط البصرية على المنحنيات المعقدة

الوحدات القياسية المستطيلة ذات الإضاءة الثنائية الباعثة للضوء (LED) لا تنحني جيدًا حول المنحنيات المعقدة، ما يؤدي إلى ظهور فراغات مزعجة ومشاكل في المحاذاة في العديد من عمليات التركيب. ويُحل التصميم السداسي هذه المشكلة لأنَّه قادرٌ على التكيُّف مع المنحنيات في اتجاهات متعددة في آنٍ واحد. وعندما تترابط هذه الوحدات مع بعضها البعض كقطع الألغاز، فإنها تحافظ على تباعد ثابت بين البكسلات حتى على الأسطح المنحنية. ومن الناحية الهندسية، يوزِّع الشكل السداسي الإجهاد الميكانيكي بشكلٍ أفضل بكثيرٍ مما يفعله الترتيب الشبكي المربّع، ولذلك نلاحظ انزياح البكسلات المزعج هذا أقلّ حدوثًا عندما تُسحب اللوحات بعيدًا عن بعضها. وبعض الاختبارات أظهرت أن تركيب هذه الأنظمة السداسية يمكن أن يتم أسرع بنسبة ٢٥–٣٠٪ تقريبًا مقارنةً بأنظمة الترتيب الشبكي العادية، مع مواصفات دقيقة جدًّا للمحاذاة تصل إلى حوالي ٠,٢ مم. علاوةً على ذلك، هناك الآن موصلات مغناطيسية تجعل إجراء التعديلات سهلًا للغاية دون الحاجة إلى أدوات. وبما أنه لا توجد زوايا حادة تعيق تدفق الضوء، فإن هذه الشاشات تبدو ناعمة جدًّا ومستمرة بسلاسة، حتى عند تركيبها على هياكل ملتوية أو على واجهات المباني ذات الشكل الموجي.

أفضل الممارسات الخاصة بالتثبيت لشاشات LED المرنة على الأسطح المنحنية

التثبيت المغناطيسي مقابل اللواصق الهندسية: تحقيق التوازن بين إمكانية إعادة الاستخدام والاستقرار الحراري وتوحيد الشد

يُعد اختيار طريقة التثبيت المناسبة أمراً بالغ الأهمية عند تركيب شاشات العرض LED المرنة المنحنية. وتُعتبر الأنظمة المغناطيسية مناسبةً جداً للتركيبات التي تتطلب تغييراً متكرراً أو للأحداث المؤقتة، لأنها تسمح بنقل اللوحات وإعادة ترتيبها بسهولة. علاوةً على ذلك، وبما أن وحدات التثبيت يمكن إعادة استخدامها، فإن هذه الأنظمة توفر في الواقع تكاليفٍ على المدى الطويل. لكن هناك عيباً فيها: فقوة الالتصاق المغناطيسي تضعف تدريجياً بمجرد ارتفاع درجة الحرارة عن ٣٠ درجة مئوية تقريباً، مما يؤثر على ثبات التركيب ككل تحت تأثير الحرارة. أما المواد اللاصقة الهندسية فهي تمنح تحكّماً أفضل في التوتر عبر المساحة السطحية بأكملها، وعادةً ما تكون هامش الخطأ فيها حوالي ٠٫٣ نيوتن لكل ملليمتر. وبعض الإصدارات الخاصة من هذه المواد اللاصقة قادرة على تحمل درجات حرارة تصل إلى ٨٠ درجة مئوية دون أن تتحلل. كما أن تركيبات الأكريليك على وجه الخصوص تساعد في منع مشكلة تَقشُّر المادة اللاصقة، لأنها تتمدد وتتقلص بشكل طبيعي مع المواد الموجودة أسفلها. وعند التعامل مع التصاميم التي يكتسب فيها التوتر أهميةً بالغة، فإن الجمع بين الطريقتين غالباً ما يُعطي أفضل النتائج: إذ تؤمن المواد اللاصقة النقاط التي تتعرّض لأعلى درجات الإجهاد، بينما تظل المغناطيسات تتيح ضبط مواضع اللوحات الفردية بدقةٍ عاليةٍ حيثما لزم الأمر.

بروتوكولات محاذاة دقيقة وأدوات رسم خرائط الانحناءات لتحقيق أداء بصري متسق

يتطلب جعل تلك الصور البصرية تبدو متناسقةً تمامًا تحقيقَ محاذاةٍ شبه مثاليةٍ على مستوى دون المليمتر. وتقوم أحدث أدوات الليزر برسم منحنيات السطح وإنشاء نماذج ثلاثية الأبعاد مفصلةٍ تقوم تلقائيًا بتعديل الفروق في نصف القطر حتى أصغر قيمة تبلغ نصف متر. وبعد الانتهاء من عملية التركيب، نُجري فحوصات ضوئيةً للتأكد من أن اختلاف الزوايا بين الألواح لا يتجاوز نصف درجة، وهي مسألةٌ بالغة الأهمية للحفاظ على جودة الصورة الجيدة عبر مساحات العرض الكبيرة. وقد حققت برامج مثل MeshAlign Pro طفرةً في هذه العملية، إذ خفضت حجم العمل اليدوي المتعلق بالمعايرة بنسبة تصل إلى نحو ثلثيْه، وذلك بفضل إمكانية إجراء التعديلات بكسلٍ بكسلٍ. وعند تشغيل الأنظمة مباشرةً في البيئات التشغيلية الحية، تراقب أجهزة استشعار الإجهاد باستمرار كيفية انتشار التوتر عبر الهيكل. وترسل هذه المستشعرات تنبيهاتٍ فوريةً إذا ما بدأ أي عنصرٍ بالانحراف أكثر من ١٥٪ عن مستوياته المتوقعة. وهذه المسألة ذات أهميةٍ كبيرةٍ لأن المباني تتسع وتنكمش بمقدار ٠,٢ مم لكل متر من طولها نتيجة التغيرات الحرارية اليومية المعتادة.

التغلب على التحديات الواقعية في تركيبات شاشات LED المرنة المنحنية

التخفيف من انفصال الطبقات الحراري والانحراف الناتج عن التوتر في البكسلات تحت أحمال الانحناء الديناميكية

عندما تصبح المواد ساخنةً جدًّا بسبب الانحناء المستمر، تبدأ في تكوين تلك البقع الداكنة المزعجة التي نُسمّيها «الانفصال الحراري». ويحدث ذلك لأن الغراء الذي يربط جميع المكونات معًا لم يعد قويًّا بما يكفي بعد كل هذا الانثناء والتعرُّض للحرارة. ولحلِّ هذه المشكلة، يستخدم المصنعون الآن لاصقات خاصةً قادرة على تحمل التشغيل المستمر حتى عند وصول درجات الحرارة إلى حوالي ٨٥ درجة مئوية (أي ما يعادل تقريبًا ١٨٥ فهرنهايت). وفي الوقت نفسه، توجد مشكلة أخرى تتمثَّل في انتقال بكسلات الصمام الثنائي الباعث للضوء (LED) فعليًّا عن مواضعها نتيجة الإجهادات الميكانيكية. ويتعامل المهندسون مع هذه التحديات عبر حلول ذكية مثل إنشاء مسارات نحاسية متعرِّجة تمرُّ عبر المادة، وإدخال وصلات مرنة بين المكونات. وتساعد هذه الخيارات التصميمية في الحفاظ على تدفق الكهرباء بشكلٍ سليم حتى عند انحناء الألواح بشدة وبأنصاف أقطار أصغر من ١٠٠ ملم، وذلك لأنها توزِّع الإجهاد المادي على عدة نقاط بدل تركيزه في نقطة واحدة. وتختبر الشركات منتجاتها اختباراتٍ موسَّعةً، غالبًا ما تشمل آلاف دورات الانحناء لإثبات متانتها. كما يراقب المُنصِّبون المهرة مستويات الحرارة بدقة أثناء التركيب، مع التأكيد على توزيع القوى بالتساوي عبر النظام بأكمله، مما يساعد على تجنُّب هاتين المشكلتين معًا والحفاظ على ثبات جودة الصور على شاشات العرض المنحنية الصعبة التي يحبها الجميع حاليًّا.

الأسئلة الشائعة

ما المواد المستخدمة في شاشات العرض LED المرنة؟

تستخدم شاشات العرض LED المرنة بشكل رئيسي مواد بوليمرية متقدمة مثل الركائز المطاطية، وبولييميد (PI)، وأفلام البولي إيثيلين تيريفثاليت (PET) لتيسير الانحناء الديناميكي دون حدوث عطل في البكسل.

كيف تستفيد التركيبات المنحنية من التصاميم السداسية والمتداخلة؟

تُلغي التصاميم السداسية والمتداخلة الفواصل البصرية على المنحنيات المعقدة من خلال الحفاظ على تباعد ثابت بين البكسلات وتوزيع الإجهاد الميكانيكي، مما يقلل من انزياح البكسلات.

ما أساليب التركيب الموصى بها لشاشات العرض LED المرنة؟

يُوصى باستخدام كلٍّ من أنظمة التثبيت المغناطيسي واللواصق الهندسية لشاشات العرض LED المرنة، لتحقيق توازن بين القابلية لإعادة الاستخدام والاستقرار الحراري وتوحُّد الشد.

كيف تُحقَّق الأداء البصري المتصل في هذه الشاشات؟

يتم تحقيق الأداء البصري المتصل من خلال بروتوكولات محاذاة دقيقة، وأدوات رسم خرائط الانحناء، واستخدام تقنية الليزر للنمذجة ثلاثية الأبعاد الدقيقة والتعديلات الفوتومترية.
