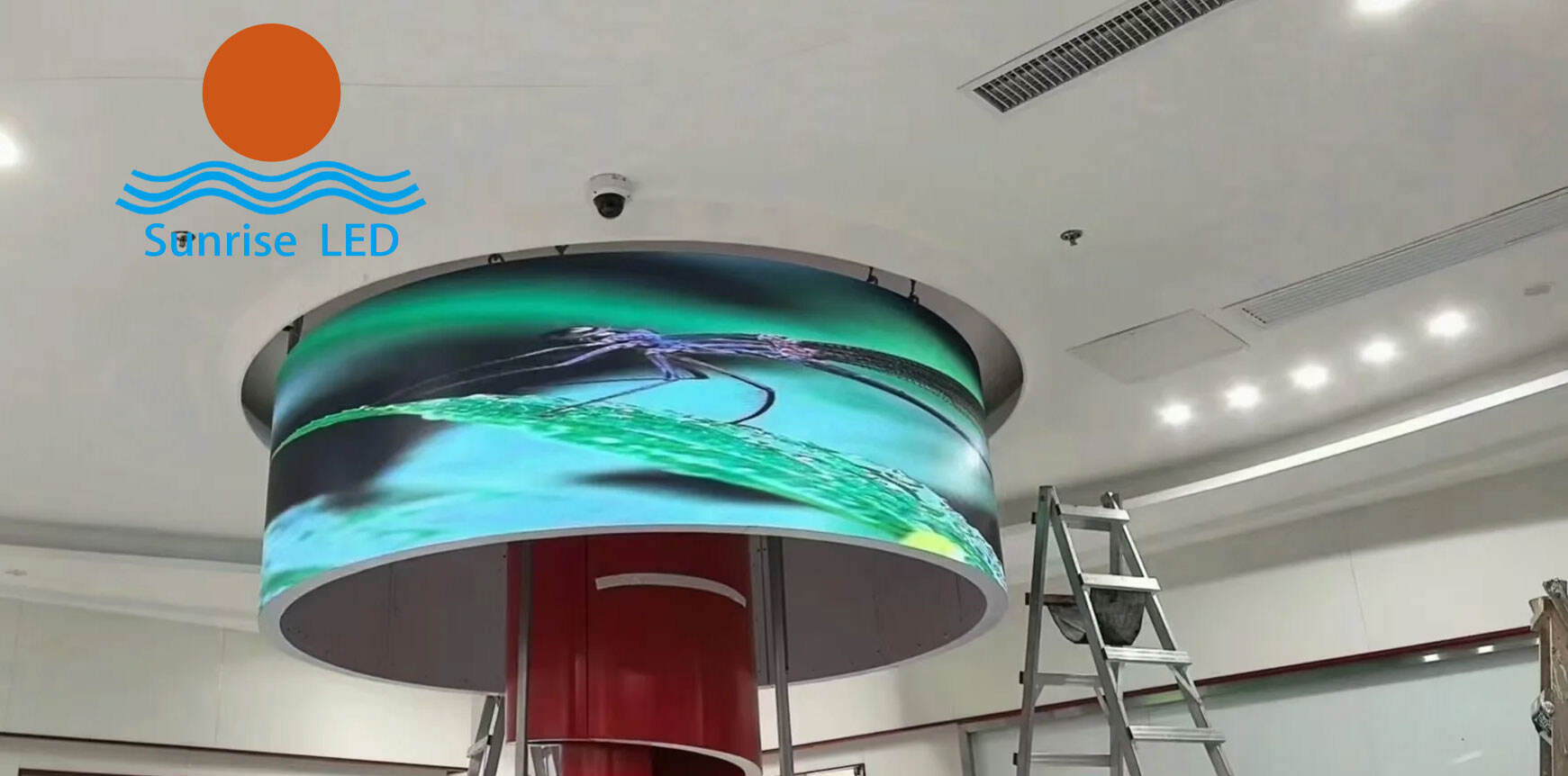

Wie passt sich eine flexible LED-Anzeige an eine gekrümmte Installation an?

Kerntechnologie hinter der Flexibilität flexibler LED-Displays

Biegbare Struktur und inhärente Flexibilität der LED-Bildschirmtechnologie

Das Geheimnis hinter flexiblen LED-Displays liegt darin, die starren Leiterplatten durch dehnbarere Materialien zu ersetzen, die als elastomere Substrate bezeichnet werden. Herkömmliche Bildschirme sind auf Glas- oder Metallrückseiten angewiesen, während diese neuen durch flexible Polymere wie Polyimid biegsam sind – jenes Material, das faltbare Smartphones ermöglicht. Sie können sich tatsächlich um Ecken mit Winkeln von bis zu 120 Grad biegen, ohne die Bildqualität zu beeinträchtigen. Aktuelle Forschungsergebnisse der SID aus dem Jahr 2023 zeigten, dass die meisten Installationen heute auf hexagonale Module statt auf quadratische setzen. Warum? Weil diese sechseckigen Elemente die mechanische Belastung an den Biegestellen im Vergleich zu herkömmlichen quadratischen Fliesen um fast ein Drittel reduzieren. Das ist sinnvoll, wenn wir erreichen wollen, dass unsere Bildschirme länger halten, trotz wiederholtem Verbiegen.

Materialzusammensetzung und Substrat-Engineering für Formanpassungsfähigkeit

Drei wesentliche Materialinnovationen ermöglichen die Formanpassungsfähigkeit:

1. PET-Folien : PET-Substrate (0,2–0,5 mm dick) halten über 200.000 Biegezyklen bei einem Radius von 10 mm stand.
2. Hybridsolderpasten : Silberbeschichtete Kupferpartikel in Epoxidharzen gewährleisten elektrische Leitfähigkeit bei Krümmungen unter R500 mm.
3. Kapselungsschichten : Hybridmaterialien aus Silikon und Polyurethan mit Duromer-Härtung verhindern Feuchtigkeitsdurchtritt, selbst bei einer Längsdehnung von 8 %.

Diese Fortschritte sorgen für ein konstantes Kontrastverhältnis von 5.000:1 auf konkaven und konvexen Oberflächen.

Modulares Design und Anpassungsfähigkeit für dynamische gekrümmte Installationen

Hersteller verwenden kreuzförmige oder puzzleartige Module (von 150–150 mm bis 300–300 mm), die sich in ±5°-Schritten verbinden lassen und eine präzise Anpassung an Krümmungen ermöglichen. Dieser modulare Ansatz unterstützt vielfältige Anwendungen:

Pixelabstand	Minimale Krümmungsradius	Empfohlener Anwendungsfall
P1.8	R800 mm	Museumskuppeln
P2.5	R500 mm	Einzelhandelssäulen
P4.8	R200 mm	Bühnentunnel

Laut VDC Research (2023) reduzieren modulare Systeme die Installationszeit für gekrümmte Displays um 52 % im Vergleich zu monolithischen Paneelen.

Pixelabstand, Modulgröße und Konformität des minimalen Krümmungsradius

Die Leitlinien des Flexible Display Consortium aus dem Jahr 2024 verlangen, dass der Krümmungsradius (R) das Dreifache der Diagonallänge des Moduls übersteigen muss. Beispiel:

• Ein 200 × 200 mm Modul (283 mm Diagonale) erfordert R ≈ 850 mm.
• Kleinere 100 × 50 mm Module ermöglichen engere Kurven bis hinunter zu 150 mm, erhöhen jedoch die Komplexität der Inter-Modul-Kalibrierung um 70 % (Arena Solutions Case Study 2023).

Diese Norm stellt sicher, dass die Spalttoleranzen bei doppelt gekrümmten Installationen innerhalb von 0,02 mm bleiben.

Konstruktion von flexiblen LED-Bildschirmen für die Kompatibilität von gebogenen Oberflächen

Abgleich von Pixel-Pitch und Blickwinkel mit Installationsgeometrie

Die Optimierung des Pixel-Pints ist für die Bildtreue auf gebogenen Oberflächen unerlässlich. Anzeigen mit einer Schrägkeit von 1,5 bis 2,5 mm erhalten bei biegender Kurve von 800 R visuelle Integrität über 160°-Blickwinkel. Ingenieure bevorzugen engere Tonhöhen (≈P2.5) für konkave Aufstellungen, bei denen sich die Zuschauer aus mehreren Winkeln nähern, wodurch die Farbverschiebung gegenüber der herkömmlichen Abstandsbreite um 12% reduziert wird.

Ingenieurtechnische Erwägungen: Biegeradius, thermische Ausdehnung und Strukturbelastung

Drei entscheidende Faktoren sorgen für eine langfristige Leistung:

1. Biegeradius : Moderne flexible Modelle halten einer Krümmung von 800 R ohne Schaden des Stromkreises stand (Studie zur Biegtoleranz von Samsung)
2. Thermische Dynamik : Fortgeschrittene Klebstoffe können bei 40°C bei Umgebungstemperatur 0,5 mm/m2 ausdehnen (LG Material Labs 2023)
3. Strukturelle Belastungen : Vertikal gekrümmte Anlagen dürfen 8 kg/m2 nicht überschreiten, um eine Delamination des Substrats zu vermeiden

Variabilität des Mindestbiegungsradius zwischen den Herstellern

Während viele Hersteller 500R-Fähigkeiten angeben, zeigen Stresstests aus dem Jahr 2024, dass die tatsächliche Leistung variiert:

Biegeradius	Verformungsrisiko der Platte	Taugliche Installationszenarien
1000R	<3%	Leichte architektonische Kurven
einzelhandels-Display-Säulen	5-7%	Einzelhandels-Display-Säulen
500R	12-15%	Temporäre Ausstellungsstrukturen

Sechseckige modulare Designs ermöglichen eine nahtlose Abdeckung von 98 % auf komplexen Geometrien, erfordern jedoch spezielle Spannkalibrierwerkzeuge während der Installation.

Installationsverfahren für gebogene flexible LED-Displaysysteme

Vergleich der Montagearten: Vakuum, Klemmen und Magnethalterungen

Bei Montagelösungen bleibt die richtige Balance zwischen struktureller Festigkeit und geometrischer Flexibilität eine zentrale Herausforderung. Die meisten Installationen mit gebogenen Displays basieren heutzutage auf magnetischen Halterungen, von denen laut Statistiken von szradiant etwa 85 % aller kommerziellen Projekte betroffen sind. Diese Halterungen funktionieren so gut, weil sie Komponenten präzise ausrichten können und sogar sehr enge Kurven mit einem Radius von 800R bewältigen. Für temporäre Aufbauten sind Vakuumsysteme oft die erste Wahl, da sie Lasten von etwa 50 kg pro Quadratmeter tragen und dabei eine Positionierungsgenauigkeit von 5 mm beibehalten. Mechanische Klemmen verfolgen hingegen einen anderen Ansatz und bieten äußerst stabile Sicherheit in Situationen mit hohen Belastungen. Für das Management der Wärmeausdehnung ist es erforderlich, an den Kanten mindestens einen 3-mm-Spalt zwischen den Modulen zu lassen. Diese Empfehlung beruht nicht nur auf Theorie. Fehleranalysen aus dem Jahr 2024 zeigten, dass bei Nichteinhaltung dieser Abstandsregel etwa 38 % der Verformungsprobleme speziell bei Displays mit Radien unter 500 mm auftreten.

Schritt-für-Schritt-Ausrichtungs- und Installationsprozess für nahtlose Krümmung

Professionelle Installateure befolgen ein siebenstufiges Protokoll, um eine fehlerfreie Krümmung zu erreichen:

1. Oberflächenvorbereitung (±3° Abweichung von der Zielkrümmung)
2. Vorlagenbasierte Plattenpositionierung (0,8 mm Ausrichtpräzision)
3. Kalibrierung der Netzabbildungssoftware (70 % schneller als manuelle Methoden)
4. Vorbehandlung mit leitfähigem Klebstoff bei 45 °C (±2°)
5. Sequenzielles Rollpressverfahren (mindestens 3 kg/cm² Druck)
6. UV-Aushärtung bei einer Wellenlänge von 395 nm (30-Sekunden-Intervalle)
7. 72-stündige Spannungsrelaxationsphase vor Inbetriebnahme

Die Integration von Echtzeit-Krümmungsüberwachungssystemen hat seit 2023 die Nachbesserungen nach der Installation um 61 % reduziert, insbesondere in konkaven architektonischen Anwendungen.

Klebstoffe und Verbindungslösungen für sichere Befestigung auf gekrümmten Oberflächen

Eine wirksame Verklebung muss sowohl mechanische Belastungen als auch thermische Schwankungen bewältigen:

Parameter	Industriestandard	Versagensgrenze
Abziehfestigkeit	≈800 g/25 mm (ASTM D3330)	≈500 g/25 mm
Thermisches Zyklen	5.000 Zyklen (-20 °C bis 60 °C)	Delaminierung bei 2.800
Vibrationsfestigkeit	15 G @ 50 Hz	SMD-Verschiebung bei 18 G

Leitfähige Silberklebstoffe erreichen heute eine Resistivität von 0,5 Ω/cm, wobei sie eine Biegeflexibilität von 120° beibehalten, und ermöglichen so die direkte Bauteilbefestigung auf gekrümmten Substraten. Viskoelastische Dämpfungsschnittstellen verringern zudem die Anschlussermüdung in Umgebungen mit einer thermischen Schwankungsbreite von über 25 °C um 73 % – entscheidend für Außeninstallationen, die jahreszeitlichen Wechseln unterliegen.

Herausforderungen bei der Installation gekrümmter flexibler LED-Displays meistern

Minimierung visueller Lücken und Gewährleistung der Oberflächenglättung bei gekrümmten Anordnungen

Für nahtlose Visualisierungen ist eine Ausrichtungsgenauigkeit innerhalb von 1–3 mm erforderlich, ein Standard, der von 85 % der kommerziellen Projekte erreicht wird. Magnetische Montagehalterungen in Kombination mit sechseckigen Panel-Designs helfen dabei, eine gleichmäßige Spannung über unregelmäßige Kurven hinweg aufrechtzuerhalten. Mesh-Mapping-Software erhöht Effizienz und Genauigkeit und erreicht selbst bei komplexen konkaven Installationen eine Oberflächenglättung von 98 %.

Spannungssteuerung und thermisches Management zur Vermeidung von Delamination

Thermische Schwankungen verursachen 60 % der Verzugprobleme bei gekrümmten LED-Anlagen (TÄV Rheinland 2024). Moderne leitfähige Klebstoffe bewältigen eine Ausdehnung von 0,5 mm/m² bei 40 °C Umgebungstemperatur. Nach der Installation übliche Maßnahmen wie aktive Kühlung und 24-Stunden-Betriebstests bestätigen die thermische Belastbarkeit, während die Aufrechterhaltung von Umgebungsbedingungen unter 25 °C langfristige Delaminationsrisiken reduziert.

Ausbalancieren hoher Flexibilität mit langfristiger Haltbarkeit unter Belastung

Die Langzeitdauerhaftigkeit hängt von Substraten ab, die nach mehr als 10.000 Biegezyklen ihre Elastizität behalten. Umfangreiche Belastungstests gewährleisten die strukturelle Integrität bei wiederholter Flexion und saisonaler Ausdehnung. Branchenübliche Best Practices empfehlen einen Randabstand von 3 mm während der Installation, um mechanische Spannungen aufzunehmen, ohne die Krümmungsgenauigkeit zu beeinträchtigen.

Häufig gestellte Fragen

Welche Kerntechnologie steckt hinter flexiblen LED-Displays?

Flexible LED-Displays verwenden elastomere Substrate anstelle herkömmlicher starrer Leiterplatten. Diese Technologie ermöglicht es dem Display, sich zu biegen und zu krümmen, und nutzt flexible Polymere wie Polyimid, die auch in faltbaren Smartphones verwendet werden.

Wie bewahren flexible LED-Displays bei Verbiegung die Bildqualität?

Der Einsatz hexagonal geformter Module reduziert die Spannung an den Biegstellen und erhält so die Bildqualität, ohne die Integrität des Displays zu beeinträchtigen, selbst wenn es bis zu einem Winkel von 120 Grad gekrümmt wird.

Welche Materialien ermöglichen die Formanpassungsfähigkeit bei flexiblen LED-Displays?

Zu den Schlüsselmaterialien gehören PET-Folien, hybride Lotpasten und Vergusschichten, die gemeinsam zur Flexibilität und Haltbarkeit der Anzeige unter Biegekräften beitragen.

Wie unterstützt das modulare Design bei der Installation flexibler LED-Displays?

Modulare Designs, wie kreuzförmige oder puzzleartige Module, verbinden sich unter bestimmten Winkeln, um sich verschiedenen Krümmungen anzupassen, wodurch sie für unterschiedliche Anwendungen wie Museumskuppeln und Verkaufssäulen geeignet sind.

Welche Installationspraktiken werden für gekrümmte flexible LED-Displays empfohlen?

Installateure verwenden präzise Ausrichtungstechniken, Mesh-Mapping-Software und Thermomanagementverfahren, um nahtlose, langlebige Installationen mit minimalem Delaminierungsrisiko sicherzustellen.
