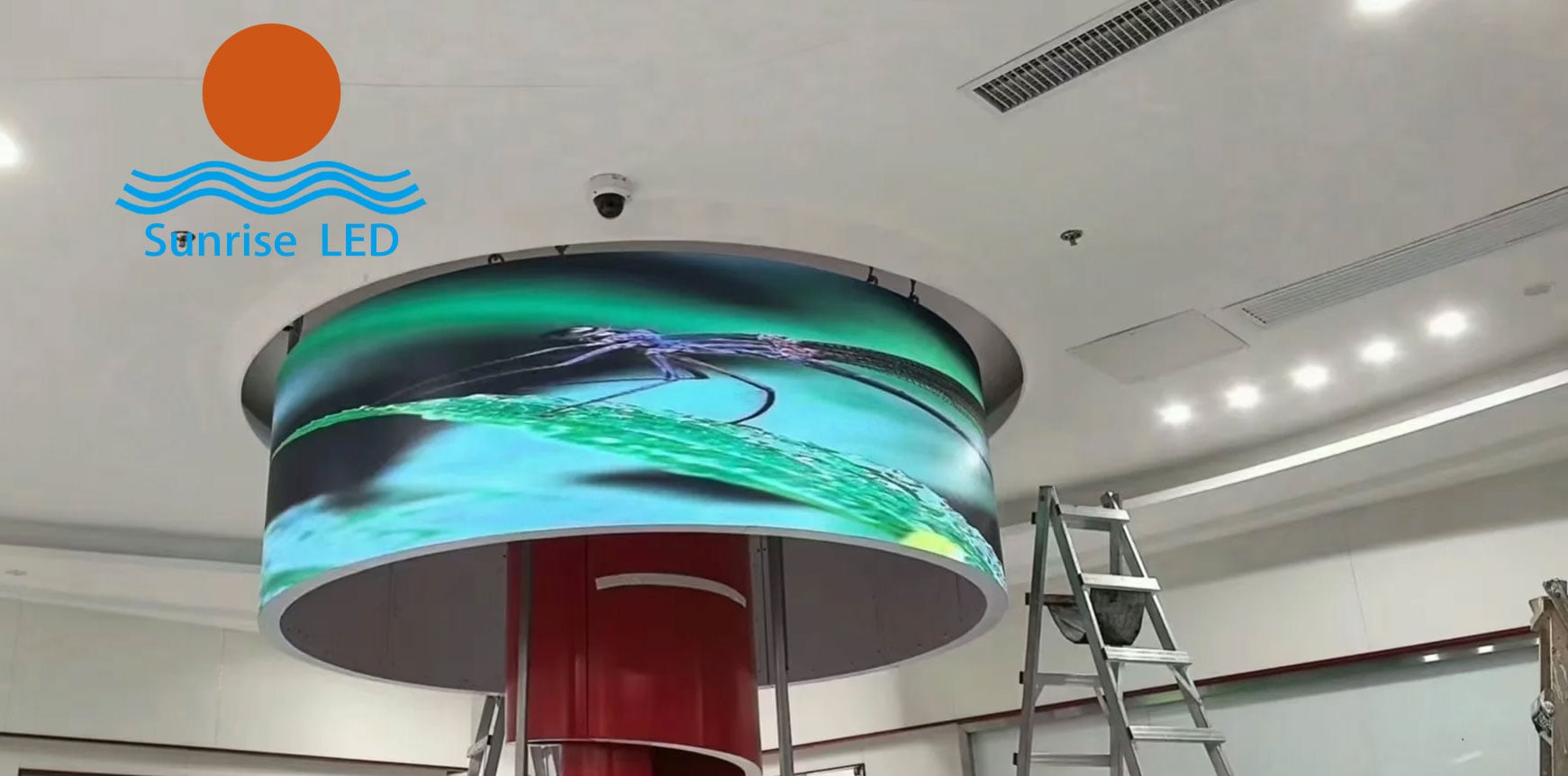

In che modo il display LED flessibile si adatta all'installazione curva?

Tecnologia Fondamentale alla Base della Flessibilità dei Display LED Flessibili

Struttura Piegatevole e Flessibilità Intrinseca della Tecnologia degli Schermi LED

Il segreto dei display LED flessibili sta nel sostituire le rigide schede a circuito stampato con qualcosa di più elastico chiamato substrati elastomerici. Gli schermi tradizionali sono vincolati a supporti in vetro o metallo, mentre questi nuovi si piegano grazie a polimeri flessibili come il polimide, lo stesso materiale che rende possibili gli smartphone pieghevoli. Possono effettivamente curvarsi attorno agli angoli fino a 120 gradi senza compromettere la qualità dell'immagine. Una ricerca recente presentata dalla SID nel 2023 ha mostrato che oggi la maggior parte delle installazioni utilizza moduli esagonali invece di quadrati. Perché? Perché questi pezzi esagonali riducono lo stress nei punti di piega di quasi un terzo rispetto alle piastrelle quadrate tradizionali. Ha senso se vogliamo che i nostri schermi durino più a lungo nonostante tutte queste flessioni.

Composizione dei materiali e ingegneria del substrato per l'adattabilità della forma

Tre innovazioni chiave nei materiali abilitano l'adattabilità della forma:

1. Film PET : I substrati in polietilene tereftalato (spessore 0,2–0,5 mm) resistono a oltre 200.000 cicli di piegatura con raggi di 10 mm.
2. Paste saldanti ibride : Particelle di rame placcate in argento in resine epossidiche mantengono la conduttività elettrica a curvature inferiori a R500 mm.
3. Strati di incapsulamento : Gli ibridi siliconici-poliuretanici a indurimento doppio impediscono l'ingresso di umidità anche quando sono allungati longitudinalmente dell'8%.

Questi progressi preservano un rapporto di contrasto costante di 5.000:1 su superfici sia concave che convesse.

Design Modulare e Personalizzazione per Installazioni Curve Dinamiche

I produttori utilizzano moduli a forma di croce o a incastro (con dimensioni che variano da 150–150 mm a 300–300 mm) che si agganciano a incrementi di ±5°, consentendo un'adattabilità precisa alla curvatura. Questo approccio modulare supporta diverse applicazioni:

Passo pixel	Raggio Minimo di Curvatura	Utilizzo consigliato
P1.8	R800 mm	Cupole di musei
P2.5	R500 mm	Colonne al dettaglio
P4.8	R200 mm	Tunnel scenici

VDC Research (2023) riporta che i sistemi modulari riducono del 52% il tempo di installazione dei display curvi rispetto ai pannelli monolitici.

Conformità al passo pixel, dimensioni del modulo e raggio minimo di curvatura

Le linee guida del Flexible Display Consortium del 2024 richiedono che il raggio di curvatura (R) superi tre volte la lunghezza diagonale del modulo. Ad esempio:

• Un modulo 200×200 mm (diagonale 283 mm) richiede R ≈ 850 mm.
• Moduli più piccoli da 100×50 mm permettono curve più strette fino a 150 mm, ma aumentano del 70% la complessità di calibrazione tra moduli (Arena Solutions Case Study 2023).

Questa norma garantisce che le tolleranze degli spazi rimangano entro 0,02 mm nelle installazioni doppiamente curve.

Progettazione di Schermi LED Flessibili per la Compatibilità con Superfici Curve

Abbinamento del Passo dei Pixel e degli Angoli di Visione alla Geometria dell'Installazione

L'ottimizzazione del passo dei pixel è essenziale per la fedeltà dell'immagine su superfici curve. I display con passo compreso tra 1,5 e 2,5 mm mantengono l'integrità visiva su angoli di visione fino a 160° quando piegati con curvatura 800R. Gli ingegneri preferiscono passi più stretti (≈P2.5) per configurazioni concave in cui gli spettatori si avvicinano da più angolazioni, riducendo lo scostamento cromatico del 12% rispetto al passo convenzionale.

Considerazioni di Ingegneria: Raggio di Curvatura, Dilatazione Termica e Carico Strutturale

Tre fattori critici garantiscono prestazioni durature:

1. Raggio di piegatura : I modelli flessibili moderni resistono a curvature 800R senza danni ai circuiti (studio sulla tolleranza alla flessione di Samsung)
2. Termodinamica : Adesivi avanzati per incollaggio compensano un'espansione di 0,5 mm/m² a una temperatura ambiente di 40 °C (LG Material Labs 2023)
3. Carichi strutturali : Le installazioni verticali curve non devono superare gli 8 kg/m² per evitare il delaminamento del substrato

Variabilità del Raggio Minimo di Curvatura tra Diversi Produttori

Mentre molti produttori affermano capacità 500R, i test di stress 2024 rivelano prestazioni effettive variabili:

Raggio di piegatura	Rischio di deformazione del pannello	Scenari di installazione utilizzabili
1000R	<3%	Curve architettoniche delicate
800R	5-7%	Colonne di visualizzazione al dettaglio
500R	12-15%	Strutture di esposizione temporanea

I disegni modulari esagonali consentono una copertura senza soluzione di continuità del 98% su geometrie complesse, anche se richiedono strumenti specializzati di taratura della tensione durante l'installazione.

Tecniche di installazione per i sistemi di visualizzazione a LED curvi e flessibili

Confronto dei Metodi di Montaggio: Vuoto, Morsetti e Supporti Magnetici

Per quanto riguarda le soluzioni di montaggio, trovare il giusto equilibrio tra resistenza strutturale e flessibilità geometrica rimane una sfida fondamentale. La maggior parte delle installazioni con display curvi si basa oggigiorno su supporti magnetici, i quali, secondo statistiche di szradiant, rappresentano circa l'85% di tutti i progetti commerciali. Questi supporti funzionano così bene perché possono allineare con precisione i componenti e gestire curve piuttosto strette, fino a un raggio di 800R. Per allestimenti temporanei, i sistemi a vuoto sono spesso la scelta preferita, poiché supportano carichi di circa 50 kg al metro quadrato mantenendo un'accuratezza di posizionamento di 5 mm. Le staffe meccaniche adottano invece un approccio differente, garantendo una stabilità estrema in situazioni in cui i livelli di sollecitazione sono elevati. La gestione dell'espansione termica richiede di lasciare almeno un gap di 3 mm tra i moduli lungo i bordi. Questa raccomandazione non è puramente teorica. Analisi sui guasti condotte nel 2024 hanno rivelato che quando questa regola di spaziatura viene ignorata, circa il 38% dei problemi di deformazione si verifica specificamente nei display con raggi inferiori a 500 mm.

Processo passo-passo di allineamento e installazione per una curvatura perfetta

Gli installatori professionisti seguono un protocollo in sette fasi per ottenere una curvatura impeccabile:

1. Preparazione della superficie (deviazione di ≈3° dalla curvatura target)
2. Posizionamento dei pannelli guidato da sagoma (precisione di allineamento di 0,8 mm)
3. Calibrazione del software di mappatura a maglia (70% più veloce rispetto ai metodi manuali)
4. Trattamento preliminare con adesivo conduttivo a 45°C (±2°)
5. Pressatura sequenziale (pressione minima di 3 kg/cm²)
6. Polimerizzazione UV a lunghezza d'onda di 395 nm (intervalli di 30 secondi)
7. periodo di scarico delle sollecitazioni di 72 ore prima dell'attivazione elettrica

L'integrazione di sistemi di monitoraggio in tempo reale della curvatura ha ridotto del 61% le riparazioni post-installazione dal 2023, soprattutto in ambienti architettonici concavi.

Adesivi e soluzioni di incollaggio per un fissaggio sicuro su superfici curve

L'incollaggio efficace deve affrontare sia le sollecitazioni meccaniche che le fluttuazioni termiche:

Parametri	Standard industriale	Soglia di rottura
Forza di stacco	≈800 g/25 mm (ASTM D3330)	≈500 g/25 mm
Ciclo termico	5.000 cicli (-20 °C a 60 °C)	Delaminazione a 2.800
Resistenza alle vibrazioni	15 G @ 50 Hz	Spostamento SMD a 18 G

Gli adesivi conduttivi a base di argento offrono ora una resistività di 0,5 Ω/cm mantenendo una flessibilità di piegatura di 120°, consentendo il fissaggio diretto dei componenti su substrati curvi. Le interfacce di smorzamento viscoelastico riducono ulteriormente l'affaticamento dei connettori del 73% in ambienti con variazioni termiche superiori a 25 °C, elemento cruciale per installazioni esterne soggette a cambiamenti stagionali.

Superare le sfide nell'installazione di display LED flessibili curvi

Minimizzazione dei Gap Visivi e Garanzia della Levigatezza della Superficie in Installazioni Curve

Per ottenere un effetto visivo continuo è richiesta una precisione di allineamento entro 1–3 mm, un parametro soddisfatto dall'85% dei progetti commerciali. I supporti magnetici abbinati a design esagonali dei pannelli aiutano a mantenere una tensione uniforme anche sulle curve irregolari. Un software di mappatura mesh migliora efficienza e accuratezza, garantendo una levigatezza della superficie del 98%, anche in installazioni concave complesse.

Controllo della Tensione e Gestione Termica per Prevenire la Delaminazione

Le variazioni termiche contribuiscono al 60% dei problemi di deformazione nelle configurazioni LED curve (TÄV Rheinland 2024). Moderni adesivi conduttivi gestiscono un'espansione di 0,5 mm/m² a 40°C in condizioni ambientali. Pratiche post-installazione come il raffreddamento attivo e test di rodaggio di 24 ore verificano la resistenza termica, mentre il mantenimento dell'ambiente operativo sotto i 25°C riduce i rischi di delaminazione a lungo termine.

Bilanciare Alta Flessibilità e Durata nel Tempo sotto Stress

La durata nel lungo termine dipende da substrati che mantengono l'elasticità dopo oltre 10.000 cicli di flessione. Test rigorosi di resistenza garantiscono l'integrità strutturale sotto flessioni ripetute e dilatazioni stagionali. Le migliori pratiche del settore raccomandano di lasciare un margine laterale di 3 mm durante l'installazione, per assorbire lo stress meccanico senza compromettere la precisione della curvatura.

Domande frequenti

Qual è la tecnologia alla base dei display LED flessibili?

I display LED flessibili utilizzano substrati elastomerici invece dei tradizionali circuiti rigidi. Questa tecnologia consente al display di piegarsi e curvarsi, impiegando polimeri flessibili come il polimide, che si trovano anche nei telefoni pieghevoli.

Come fanno i display LED flessibili a mantenere la qualità dell'immagine quando sono piegati?

L'uso di moduli di forma esagonale riduce lo stress nei punti di curvatura, preservando la qualità dell'immagine senza compromettere l'integrità del display anche quando curvato fino a angoli di 120 gradi.

Quali materiali consentono l'adattabilità di forma nei display LED flessibili?

I materiali chiave includono film in PET, paste saldanti ibride e strati di incapsulamento, che contribuiscono insieme alla flessibilità e durata del display sotto forze di piegatura.

In che modo il design modulare facilita l'installazione di display LED flessibili?

I design modulari, come moduli a forma di croce o a incastro simili a pezzi di puzzle, si agganciano a angoli specifici adattandosi a diverse curvature, rendendoli adatti a svariate applicazioni come cupole di musei e colonne per negozi al dettaglio.

Quali sono le pratiche raccomandate per l'installazione di display LED flessibili curvi?

Gli installatori utilizzano tecniche di allineamento preciso, software di mappatura mesh e processi di gestione termica per garantire installazioni perfette e durevoli con rischio minimo di delaminazione.
